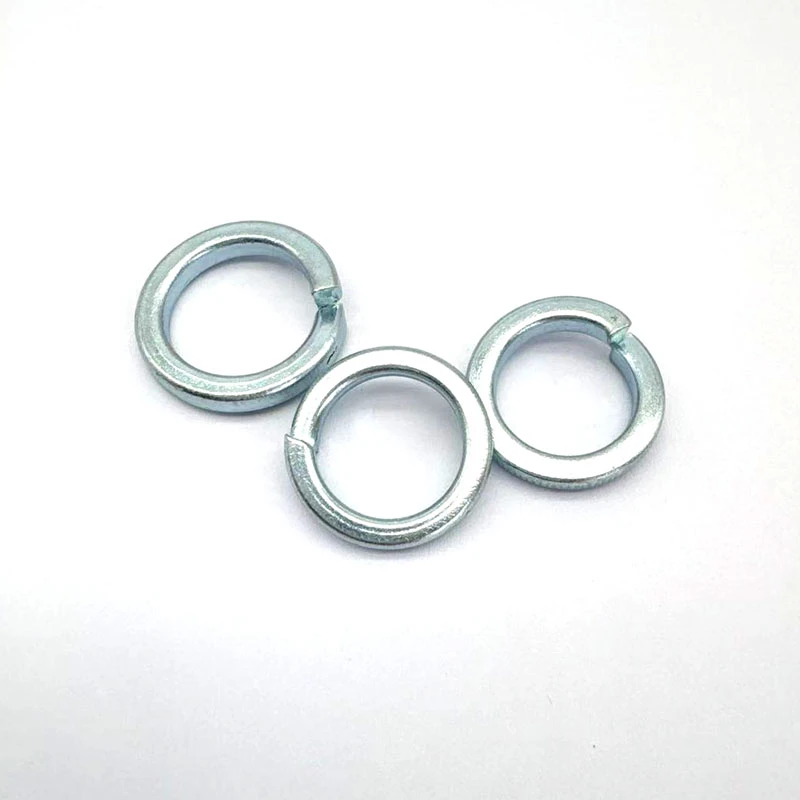

Vzmetna podložka DIN 127

Izdelek: vzmetna podložka
Standard: DIN127b ISO7085
Surovina: visokoogljično vzmetno jeklo iz nerjavečega jekla.
Površina: navaden črno pocinkan HDG teflon, Geomet, Dacromet, fosfatiranje itd.
Obseg specifikacij: Na voljo so izdelki po meri M3-M100
Trdota: HV 430–530, HRC 41–46

Pošlji povpraševanje

Hitra dostava
Zagotavljanje kakovosti
Storitev za stranke 24/7

Predstavitev izdelka

Osnovne informacije

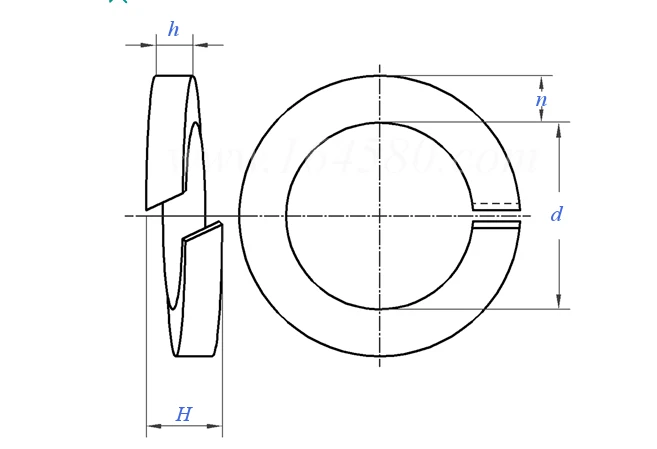

product-657-449

公称直径		φ2	φ2.2	φ2.5	φ 3	φ3.5	φ4	中5	φ6	φ7	中8	φ10	φ12
d	最小值	2.1	2.3	2.6	3.1	3.6	4.1	5.1	6.1	7.1	8.1	10.2	12.2
d	最大值	2.4	2.6	2.9	3.4	3.9	4.4	5.4	6.5	7.5	8.5	10.7	12.7
n	公称	0.9	1	1	1.3	1.3	1.5	1.8	2.5	2.5	3	3.5	4
	最大值	1	1.1	1.1	1.4	1.4	1.6	19	2.65	2.65	3.15	3.7	4.2
	最小值	0.8	0.9	0.9	1.2	1.2	1.4	1.7	2.35	2.35	2.85	3.3	3.8
h	公称	0.5	0.6	0.6	0.8	0.8	0.9	1.2	1.6	1.6	2	2.2	2.5
	最大值	0.6	0.7	0.7	0.9	0.9	1	1.3	1.7	1.7	2.1	2.35	2.65
	最小值	0.4	0.5	0.5	0.7	0.7	0.8	1.1	1.5	1.5	1.9	2.05	2.35
H	最小值	1	1.2	12	1.6	1.6	1.8	2.4	3.2	3.2	4	4.4	5
H	最大值	1.2	1.4	1.4	1.9	1.9	2.1	2.8	3.8	3.8	4.7	5.2	5.9
Tisoč kilogramov težka (jeklena)= kg		0.033	0.050	0.053	0.11	0.12	0.18	0.36	0.83	0.93	1.6	2.53	3.82

公称直径		φ14	φ16	φ18	φ20	φ22	φ24	φ27	φ30	φ36	φ39	φ42	φ45
d	最小值	14.2	16.2	18.2	20.2	22.5	24.5	27.5	30.5	36.5	39.5	42.5	45.5
d	最大值	14.7	17	19	21.2	23.5	25.5	28.5	31.7	37.7	40.7	43.7	46.7
n	公称	4.5	5	5	6	6	7	7	8	10	10	12	12
	最大值	4.7	5.2	5.2	6.2	6.2	7.25	7.25	8.25	10.25	10.25	12.25	12.25
	最小值	4.3	4.8	4.8	5.8	5.8	6.75	6.75	7.75	9.75	9.75	11.75	11.75
h	公称	3	3.5	3.5	4	4	5	5	6	6	6	7	7
	最大值	3.15	3.7	3.7	4.2	4.2	5.2	5.2	6.2	6.2	6.2	7.25	7.25
	最小值	2.85	3.3	3.3	3.8	3.8	4.8	4.8	5.8	5.8	5.8	6.75	6.75
H	最小值	6	7	7	8	8	10	10	12	12	12	14	14
H	最大值	7.1	8.3	8.3	9.4	9.4	11.8	11.8	14.2	14.2	14.2	16.5	16.5
Tisoč kilogramov težka (jeklena)= kg		6.01	8.91	9.73	15.2	16.5	26.2	28.7	44.3	67.3	71.7	111	117

Pregled izdelka

Vzmetne podložke (imenovane tudi elastične podložke) so ključni pomožni pritrdilni elementi s spiralno ali valovito elastično strukturo. Zasnovani za združevanje s sorniki, vijaki in drugimi navojnimi priključki so v skladu z mednarodnimi/nacionalnimi standardi, kot so DIN 127, ISO 7085 in GB/T 93. Njihova glavna funkcija je proti-zrahljanje-zanašajoč se na elastično deformacijo za ustvarjanje trajne prednapetosti, kar preprečuje popuščanje pritrdilnih elementov zaradi vibracij, udarcev ali temperaturnih sprememb. Široko se uporabljajo v strojni, avtomobilski industriji, električni opremi in gradbeništvu ter se odlikujejo v scenarijih dinamične obremenitve ali sklopih, ki zahtevajo dolgoročno-stabilnost povezave.

Ključne specifikacije

Surovine

Ogljikovo jeklo (65Mn, 60Si2Mn):Visoka elastičnost in žilavost, stroškovno{0}}ugodna za scenarije splošne obremenitve;

Nerjaveče jeklo (304/A2, 316/A4):Odporen-na korozijo, primeren za vlažna, kisla-alkalna ali visoko{2}}čista okolja;

Bakrova zlitina (medenina, fosforjev bron):Prevodno,{0}}odporno proti koroziji in ne{1}}magnetno za elektronsko/električno opremo;

Legirano jeklo:Izboljšana trdnost in odpornost proti utrujenosti za visoke-obremenitve ali težke delovne pogoje.

Površinske obdelave

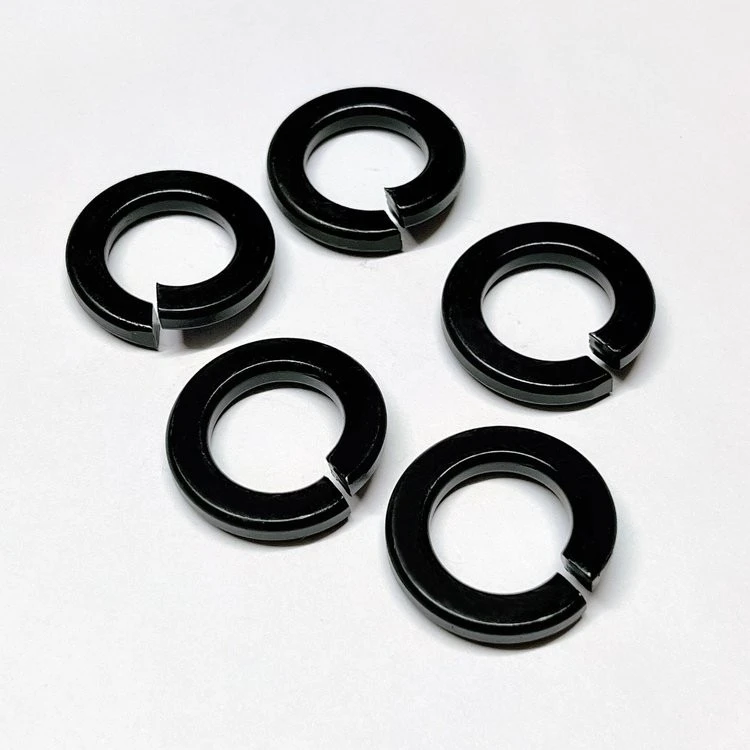

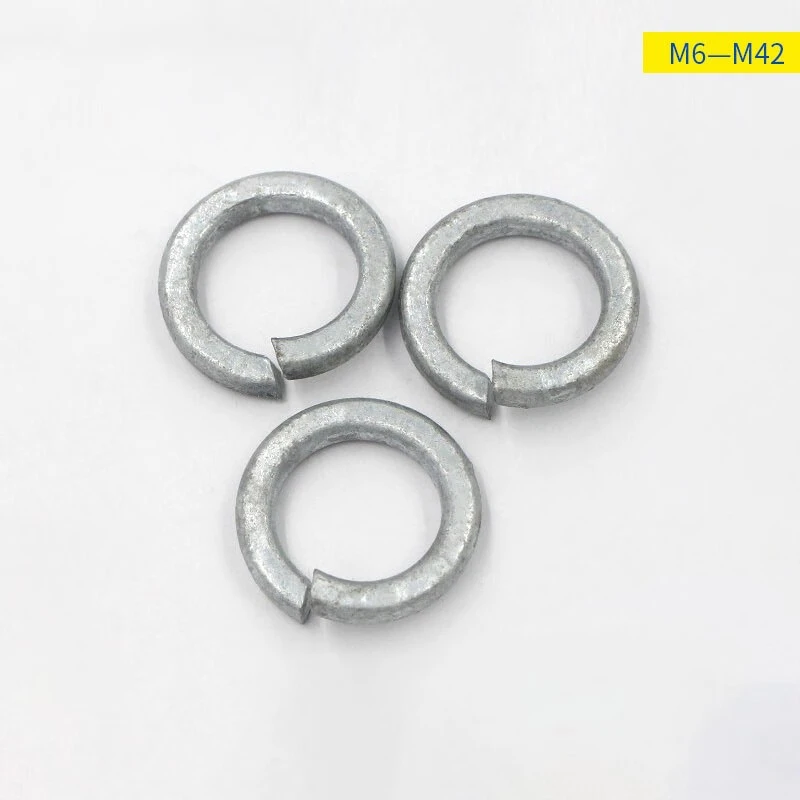

Navadno, pocinkano, črni oksid, vroče{0}}cinkanje (HDG), Dacromet, fosfatiranje.

Razpon specifikacij

Metrika:

Notranji premer M1,6–M48, debelina 0,5 mm–5 mm (ujema se s specifikacijami navoja vijaka);

Imperialni:

Notranji premer 1/4"–1 1/2", debelina 0,02"–0,2", združljiv s priključki z imperialnim navojem;

Za posebne zahteve so na voljo prilagojene velikosti.

Stopnje trdote in učinkovitosti

Trdota: HV 350–450, HRC 35–45 (zagotavlja sposobnost elastičnega obnavljanja);

Ocene zmogljivosti: Ustreza stopnjam vijakov (4.8, 8.8, 10.9), ustrezna trdnost za zanesljivo proti-rahljanje.

Glavne značilnosti

Zanesljivo proti-rahljanju: Elastična odbojna sila ohranja prednapetost in se upira zrahljanju-povzročenim z vibracijami;

Odporna kompenzacija: absorbira udarce in vibracije ter zmanjšuje obrabo med pritrdilnimi elementi in obdelovanci;

Enostavna struktura: kompaktna zasnova, dodaten prostor za namestitev ni potreben;

Močna prilagodljivost: združljiv z večino navojnih pritrdilnih elementov, primeren za različne delovne pogoje;

Enostavna namestitev: sinhrona montaža s sorniki/vijaki, posebna orodja niso potrebna.

Polja uporabe

Stroji/oprema (motorji, menjalniki, črpalke), avtomobilska oprema (motor, šasija, električne komponente), električna oprema/instrumentacija (omare za distribucijo električne energije, precizni instrumenti), gradbeništvo (jeklene konstrukcije, nosilci cevovodov), kmetijski stroji (traktorji, kombajni) in drugi sklopi,-ki so izpostavljeni vibracijam.

Previdnostni ukrepi pri uporabi

Ujemanje s sorniki: Izberite notranji premer v skladu z velikostjo sornika; izogibajte se prevelikim/premajhnim podložkam, ki vplivajo na elastičnost;
Izbira materiala/prevleke: Uporabite nerjavno jeklo/Dacromet za vlažna/jedka okolja; ogljikovo jeklo za splošne suhe pogoje;
Pravilna namestitev: Ravno stran položite na obdelovanec/matico (izogibajte se obračanju); ne zlagajte več podložk (vpliva na elastičnost);
Izogibajte se pre-zategovanju: preprečite trajno deformacijo ali izgubo elastične funkcije;
Redni pregled: preverite utrujenost, deformacijo ali rjo; takoj zamenjajte, če se elastičnost zmanjša.

Prodaja in logistika

Trgi:

Severna Amerika, Evropa, Azija-Pacifik in svetovna industrijska središča;

Pakiranje:

Majhne vreče, kartoni, palete (na voljo je prilagojena embalaža);

naročila:

Sprejema nakupe v velikih in majhnih-serijah; dobavni pogoji po dogovoru.

Zagotavljanje kakovosti

certifikat ISO9001:2015; vsi izdelki so podvrženi testiranju elastičnosti, trdote, dimenzijske natančnosti in odpornosti proti koroziji;
Zagotavlja dolgoročne-garancije kakovosti in strokovno tehnično-poprodajno podporo.

POGOSTA VPRAŠANJA KAKŠNA JE RAZLIKA MED PLOŠČATO PODLOŽKO IN VZMETNO PODLOŽKO?

Vidik	Vzmetne podložke	Ploščate podložke
Osnovna funkcija	Proti-rahljanju + blaženje	Porazdelitev obremenitev, površinska zaščita, nastavitev rež
Struktura	Spiralno/valovito (elastično)	Ravno obročasto (togo)
Scenariji uporabe	Okolja, nagnjena k-tresljajem/udarcem	Splošni sklopi, mehke površine, kompenzacija rež
Materiali	Večinoma ogljikovo jeklo/nerjaveče jeklo (s poudarkom na elastičnosti)	Raznolik (vključno z ne-kovinami, s poudarkom na prilagodljivosti)
Kombinacija uporabe	Pogosto se uporablja s ploščatimi podložkami (ploščata podložka ščiti površino, vzmetna podložka preprečuje zrahljanje)	Uporablja se samostojno ali v kombinaciji z vzmetnimi podložkami
